Máquina de rotulagem automática automática de contêineres tipo vertical

Esta máquina é aplicável para rotulagem de superfície circular, como recipiente redondo, a descrição detalhada do aplicativo como a tabela a seguir:

QuestãoDescrição da aplicação
Recipiente aplicávelOs seguintes cenários podem ser selecionados para uma máquina:
1) Recipiente redondo, como garrafa redonda
2) Superfície circular, como um recipiente com uma seção de arco circular
Tipo de etiqueta aplicávelEtiqueta auto-adesiva
1) Não transparente como o padrão
2) Transparente como opcional
Número da etiqueta1) 1 etiqueta
2) 2 etiquetas impressas em um rolo de etiquetas

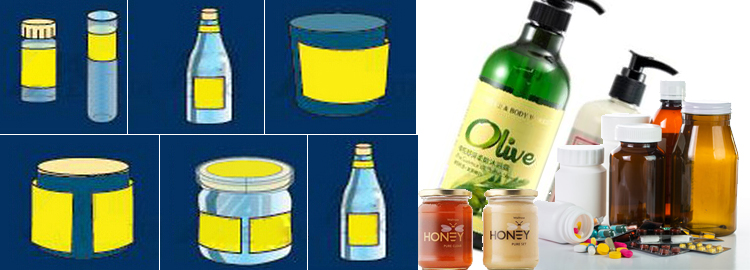

A seguir, é apresentado o estilo de referência dos contêineres:

Máquina de etiquetagem redonda automática de recipiente vertical tipo T

Características padrão

• Adequado para contêiner redondo ou contêiner com uma seção de arco circular, sinal ou etiqueta dupla

• Aço inoxidável 304 e liga de alumínio de alta classe como a construção da máquina

• Cabeças de identificação exclusivas permitem que o aperto e a tensão da etiqueta sejam mais constantes. E garanta a precisão da rotulagem.

• O profissional marcação dispositivo melhora a qualidade da rotulagem. Para garantir sem rugas e sem bolhas. E aperto da sobreposição.

• As balanças de calibração são um dispositivo conveniente para a adaptação da forma de contenção

• Controle IHM com PLC e tela sensível ao toque para obter operação inteligente e solução de problemas

• Controle inteligente, rastreamento fotoelétrico automático, sem objeto, sem etiqueta, sem correção automática de etiqueta

Recursos opcionais

• Sensor de detecção de etiquetas transparentes

• Impressão on-line com código de barras

Máquina de etiquetagem redonda automática de recipiente vertical tipo T

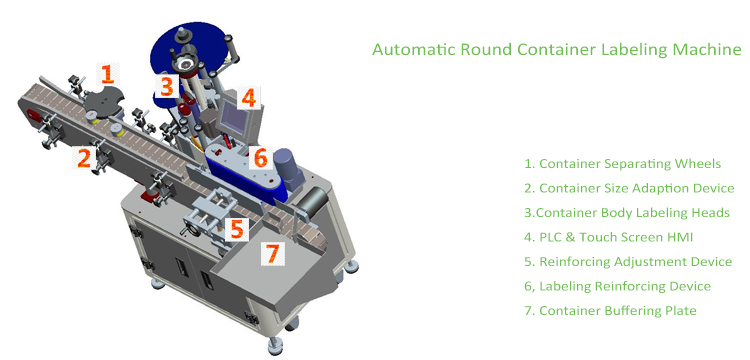

De acordo com a configuração dos parâmetros do PLC através da tela de toque HMI, o contêiner do processo a montante, através do transportador. Passe as rodas de separação do contêiner. Sychonize com o sistema de detecção de contêiner e rotulagem, o contêiner obtém rotulagem precisa pelas cabeças de rotulagem. O dispositivo de reforço de rotulagem garantirá a qualidade da rotulagem como a etapa final.

Máquina de etiquetagem redonda automática de recipiente vertical tipo T

Máquina de etiquetagem redonda automática de recipiente vertical tipo T

Exceto pelo design da máquina, a configuração dos principais componentes determinará a qualidade da máquina ou do sistema, abaixo está a configuração da lista restrita dos principais componentes:

NãoComponentesMaterial / lista curta
1Controlador Lógico ProgramávelDelta, Siemens, Mitsubishi, Panosonic
2Tela sensível ao toqueWeinview, Siemens, Delta, Kinco, Panosonic
3Motor de passo / servoTeco, Delta, Panosonic, Leadshine
4Conversor de FrequênciaDelta, Schneider, Leadshine
5Principais componentes elétricosCavaleiro, Chint, Ls, Ark
6Proteção de chave e reléSchneider, Delixi
7Cilindro, FiltroAirtac, SMC
8Sensor de fotocélulaAutonics, Keyence, Leuze, Panosonic, Datalogic

Máquina de etiquetagem redonda automática de recipiente vertical tipo T

Catálogo 1J-x-xxxxx
Método de controleAutomático
Número de etiqueta1 como padrão ou 2 etiquetas impressas no mesmo rolo de etiquetas
Transparência da etiquetaNão transparente
AdesivoAutoadesivo
Máquina de codificação / impressãoExcluir
Largura da etiqueta15-150 mm - Inclua o verso
Comprimento da etiqueta20-340mm
Velocidade de rotulagem30-80 pcs / min para o motor normal
40-120 pcs / min para servo motor
rotulagem Tolerância+/- 1mm
Diâmetro do Recipiente25-100 mm
Diâmetro externo do rolo280mm-Max
Diâmetro interno do rolo76mm
Velocidade padrãoServo motor: 5 ~ 25m / min
Motor de piso: 5 ~ 19m / min
Comprimir o ar necessárioNão aplicável
Consumo de arNão aplicável
Exigência de poderCA 220V 50 / 60HZ
Consumo elétrico0.53Kw
Peso aproximado (líquido)185 kg
Dimensão ('mm)1950 * 1100 * 1300mm

Máquina de etiquetagem redonda automática de recipiente vertical tipo T

Praticamente, comparando com a máquina simples do mercado, estamos mais focados nos detalhes, nas vantagens indicadas na tabela a seguir:

Alvo de rotulagemNosso design
Sem rugasDispositivo guia de etiqueta razoável, inclua
a) Etiqueta guiando e puxando
b) Manutenção da tensão da etiqueta,
c) processos de separação de etiquetas
Sem bolhasRotulagem razoável e dispositivos de reforço
Rotulagem precisaa) Sensor de detecção de etiqueta ajustável de alta qualidade e posição
b) Dispositivo de ajuste de posição do contêiner
c) Controle de sincronização de rotulagem
Operação flexívela) Controle de pedais / detecção automática
b) Etiquetas simples ou duplas
c) A impressão de código pode ser integrada
d) Programação flexível por PLC
e) Proteção necessária, como curto-circuito, sobrecarga, etc.

Máquina de etiquetagem redonda automática de recipiente vertical tipo T

Documentação

Para permitir que você entenda nossos produtos convenientemente, os seguintes documentos estão disponíveis, mas não limitados, a serem fornecidos no estágio da compra

NãoDocumentoCódigoDescrição
1Guia de Seleção de ProdutosSGSelecionar ou personalizar os produtos adequados para os clientes mediante o feedback do Guia de Seleção, que inclui o histórico do projeto, parâmetros e outros requisitos do cliente
2Perfil dos produtosPPPara permitir que os clientes entendam a visão geral dos produtos, abrange seções de Recursos Básicos, Aplicação, Construção, Produtos Típicos, Aprovações e Recursos Opcionais
3Instrução de instalaçãoDENTROExplicar a etapa de instalação do equipamento e incluir instruções de comissionamento
4Manual do usuárioUMPara cobrir o conteúdo de Operação e Manutenção e Solução de Problemas

Nossos serviços

Máquina de etiquetagem redonda automática de recipiente vertical tipo T

Costumização

Filosofia de Customização

O produto demonstrativo pode não atender perfeitamente às suas necessidades, nossa filosofia é personalizar sua real necessidade, para minimizar a capacidade e a função ociosa. Para fornecer produtos com desempenho e custo equilibrados. A seguir, os fatores devem ser levados em consideração durante a personalização:

• Sensor de detecção de etiquetas transparentes

• Impressão on-line com código de barras

Guia de Seleção

Os guias de seleção estão disponíveis para circulação, entre em contato conosco para obter suporte à seleção e personalização de produtos.

Declaração

  • As imagens demonstradas neste perfil representam produtos da gama e estão sujeitas ao design mais novo ou personalizado
  • Devido ao grande número de atualizações da documentação, os dados indicados neste perfil podem não ser atualizados oportunamente. Entre em contato com o nosso serviço de atendimento ao cliente para obter a versão mais recente.
  • Os recursos ou funções aparecem neste perfil, sujeitos à descrição adicional da cotação
